泵焙砂管陶瓷浇注料施工供应 名拓防磨胶泥施工配方

耐磨陶瓷涂料介绍：

耐磨陶瓷涂料是一种非金属胶凝材料，它是采用耐酸和耐碱的人工合成原料经严格的工艺配比和***的无机聚合技术制成的一种粉状陶瓷材料。在施工现场，将液体无机胶水加入这种材料，采用人工或机械方式涂抹在设备内衬或表面，经过一系列的化学反应，在常温下3d后达到陶瓷的结合强度和硬度，故名耐磨陶瓷涂料、又名耐磨胶泥

1、基层处理

     （1）清理基础表面，不得有碎石、浮浆、浮灰和脱模剂等杂物。基础表面如有疏松部位应予剔除。

     （2）对原面层充分凿毛、增大表面粗糙度有益提高粘接强度。

     （3）混凝土基层需埋设钢筋网。

2、铺设梅花钉、钢筋网

     混凝土基层钻孔深50mm，孔径10-12mm（φ6-10，φ8-12）；用植筋胶锚固钢筋棍，钢筋棍埋设深度50mm，外露15-30mm（设计抗磨层厚度的1/2），钢筋棍之间的间距250-300mm；抗磨层厚度小于50mm，只需在钢筋棍前端弯成“l”即可，厚度大于50mm，则需在钢筋棍的用盘条焊接成网。

3、涂刷界面剂

     施工前应用水冲仓，将表面浮灰清理干净并充分润湿基础表面。2个小时后用界面处理剂与水泥、沙子按照1：1：1的比例搅拌均匀，然后均匀涂刷在已处理好的混凝土基础表面上，不能漏刷。涂刷界面剂达到指触干燥的程度。

4、耐磨料的拌和

     （1）高强耐磨料拌和时，用水量可根据环境条件及实际工况适当调整，搅拌均匀即可使用。拌和用水应符合现行《混凝土拌合用水标准》（jgj63）的规定。

     （2）耐磨料的拌合可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式，搅拌时间一般为2~3分钟。采用人工搅拌时，应先加入2/3的用水量拌合4分钟，然后加入剩余量搅拌至满足施工和易性为止。

     （3）搅拌地点应尽量靠近施工地点，减少运输距离。

     （4）每次搅拌量应视使用量多少而定，以***在30分钟内把料用完。

     （5）冬季施工时，高强耐磨料的拌合水应符合现行《建筑工程冬期施工规程》（jgj104）的有关规定。建议采用50左右℃热水搅拌，使新拌料的料温不低于15℃。

     （6）加水量（一般13-15%）稠度以适合施工为宜，搅拌位置尽量靠近施工地为宜。

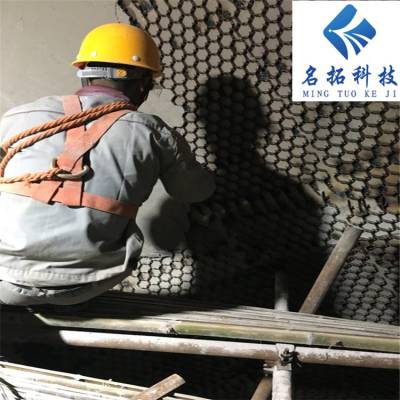

耐磨料施工

     耐磨料施工应从工程的上部开始由上而下施工，抹灰时要用力按压。每次抹灰厚度以20mm为宜，不宜超过30mm。抗磨层厚度较厚时，一层，抹灰层达到初凝状态时继续抹灰施工至设计耐磨层厚度。从高强耐磨料加水搅拌到施工完毕用时控制在45分钟内为宜。因此应***每次搅拌量与施工速度相匹配。

压光

     根据气候条件，1-2小时达到初凝状态后要进行压光处理。压光工序非常重要，可降低抗磨层的粗糙度，有利于出料通畅，如果施工厚度较厚容易出现塑性裂纹，所以在一次压光1-2小时后进行二次压光。

养护

     夏季施工，应在施工完毕后2小时内，高强耐磨料初凝后浇水养护。冬季施工，施工完毕后应立即覆盖塑料薄膜，并加盖草袋或岩棉被。养护期为7天，养护期满后可卸掉防护措施。建议28天后，抗磨层达到强度后再投入使用。
